Gli scambiatori di calore a piastre modello R5 sono dei sistemi instantanei per la produzione di acqua calda sanitaria. Essi rappresentano il frutto di una evoluzione in atto da tempo nel campo termotecnico, che ha come obiettivo fondamentale il contenimento energetico. Gli scambiatori per la produzione istantanea di acqua calda sanitaria hanno innanzitutto il vantaggio di consumare tanta energia termica, quanta è quella richiesta dal solo assorbimento. Sono costituiti da un insieme di moduli (piastre), che assemblate in un pacco formano il percorso primario e secondario, in perfetta controcorrente. Le piastre o moduli che formano il pacco rappresentano la superficie di scambio e sono tenute pressate da due robusti terminali, chiamati fusti, uno dei quali fisso e l'altro mobile. Le piastre vengono tenute in guida da due barre di allinemanto e vengono serrate da un certo numero di tiranti filettati. Per il loro concetto costruttivo è possibile inserire grandi superfici di scambio in spazi molto ridotti, per cui lo scambiatore a piastre trova facilità di installazione dove lo spazio è limitato e dove sono richieste grosse potenzialità.Il telaio di chiusura è in acciaio verniciato mentre le piastre a contatto con il prodotto sono in acciaio inox AISI 316 L. Le guarnizioni sono in EPDM.La pressionemassima ammessa e di 16 BAR. La temperatura massima amessa e di 140 °C.

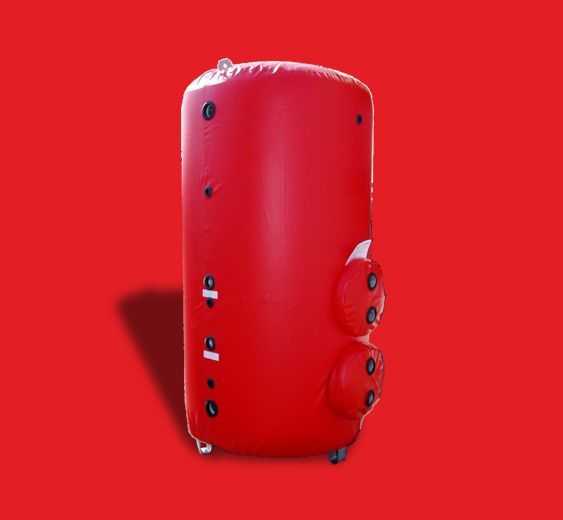

I serbatoi del tipo 014 sono prodotti con capacità variabile fra 150 e 5000 litri. Essi sono prodotti in acciaio e vengono protetti superficialemente con speciali resine termoindurenti le quali danno ottime garanzie dal punto di vista igienico alimentare e buona resistenza agli shock termici. In alternativa vengono prodotti in acciaio inox che è quanto di meglio si possa utilizzare sotto tutti i punti di vista, sia igienico che di durata. Sono dotati di scambiatori a fascio tubiero estraibili i quali possono essere in acciaio inox oppure in rame. Grazie alla loro intercambiabilità si possono dotare del più idoneo scambiatore in funzione della potenzialità che si vuole ottenere. E' comunque preferibile fare lavorare il bollitore a basse temperature per una maggiore durata dell'apparecchio, e per avere le

minori dispersioni termiche. Tutti i bollitori sono dotati di anodo di magnesio, il quale va periodicamente controllato e mantenuto sempre efficiente onde evitare che le correnti possano danneggiare il serbatoio. I bollitori possono essere dotati di coibentazione con finitura esterna in lamierino zincato e preverniciato oppure in alternativa con poliuretano e scay. Questi bollitori sono adatti alla produzione di acqua calda in abbinamento a panelli solari. La serie 014-I prevede uno scambiatore supplementare per integrazione con caldaia.

Generale: I serbatoi di accumulo tipo 116 sono prodotti in una serie di 13 elementi, con capacita' variabili fra 100 e 5000 litri. Essi sono prodotti in acciaio e vengono protetti superficialmente con speciali resine termoindurenti le quali danno ottime garanzie dal punto di vista igienico alimentare e buona resistenza agli shock termici. In alternativa vengono prodotti in acciaio inox che e' quanto di meglio si possa utilizzare sotto tutti i punti di vista, sia igienico che di durata. Questa serie di serbatoi è realizzata in modo che si adattino a molteplici usi.

• Come polmone per acqua refrigerata.

• Come produttore di acqua calda, abbinando allo stesso uno scambiatore esterno a piastre.

• Come semplice contenitore per qualsiasi liquido.

Tutti i tipi possono funzionare ad una pressione massima di esercizio di 6 BAR, su richiesta si possono fornire per pressioni superiori. Possono essere di tipo verticale oppure orizzontale
